Este kit foi desenvolvido exclusivamente para a área acadêmica , pois foi pensando nas dificuldades encontradas pelos alunos que o kit foi desenvolvido.
O combo SK-8051-USB surge para inovar o uso da tão difundida familia de 8051.
- Projetada com tecnologia SMD a CPU e seus módulos tornam-se muito compacto e de facil utilização

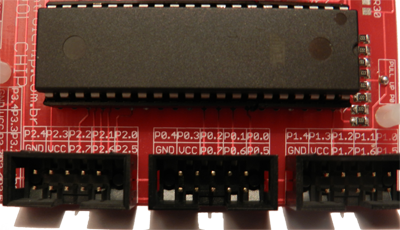

- Nem intencionalmente é possivel efetuar conexões erradas, pois os conectores só se encaixam da maneira correta

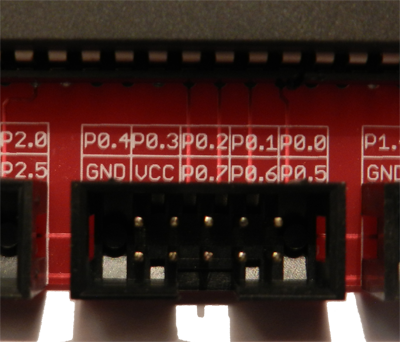

- Todas as informações importantes estão escritas na propria placa, tornando o uso mais pratico do que nunca, descartando a necessidade de consultar manuais a todo momento.
O kit é inovador em diversos aspectos distintos , sendo talvez a principal, a gravação via USB sem necessidade de comutação de chaves /Dips switch e similares, tornando seu uso uma experiência verdadeiramente agradável, rápida, prática e produtiva.
Esse combo é constituido não apenas pela CPU e MODULOS, mas tambem por programas exemplos p/ todos os periféricos do Kit, cabo de programação/comunicação e ainda todos os software necessários p/ sua imediata exploração.
Microcontrolador AT89S52 da ATMEL (8051)
Gravação In Circuit via USB (Sem necessidade de troca de chaves ou Switch)
Memória de Programa de 8Kbytes

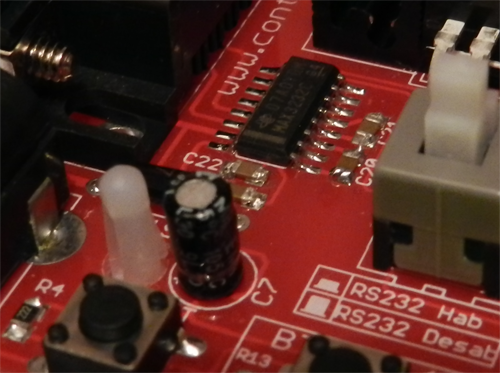

Serial RS232 disponível ao usuário.(é só plugar e usar)
Clock de 110592MHz (Pronto p/ os Baud Rates diversos)

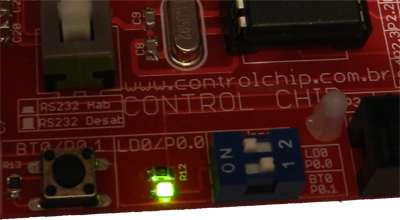

8 Leds
10 Botões sendo 2 com trava

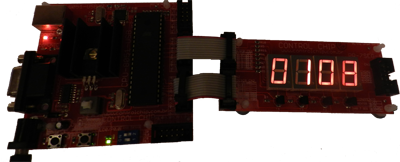

Display 7 Segmentos de 4 Digitos multiplexado

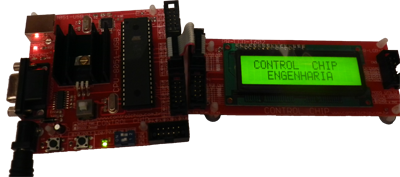

Display LCD 16x2 com BackLight. ( controlador HD44780 )
Leds de Status Ligado / em gravação
Características do Microcontrolador:
CPU de 8 Bits
1 UART
2 Timers 16 Bits ou 4 Timers 8 Bits
4 Interrupções
32 Pinos de I/Os
Memória de programa expansível até 64KB
Memória de Dados expansível até 64KB
Frequência de até 33Mhz

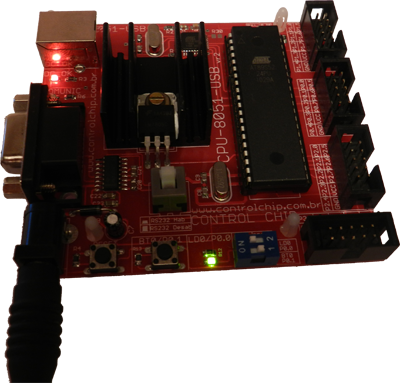

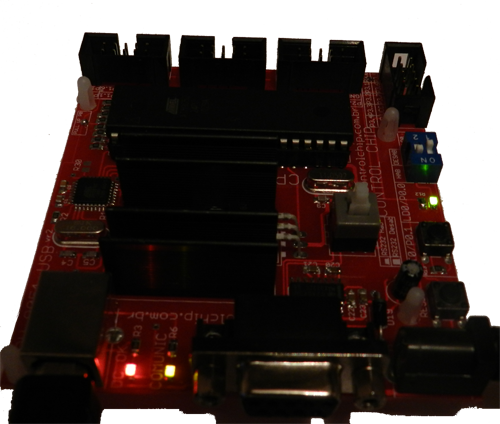

Placa Microcontrolada CPU-8051-USB

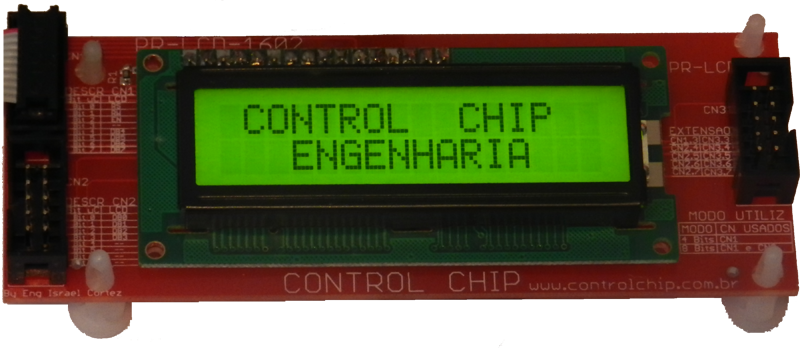

Módulo PR-LCD-1602 (Lcd 16x2 com Back light)

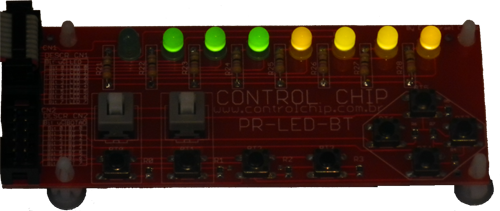

Módulo PR-LED-BT (8 Leds e 10 Botões)

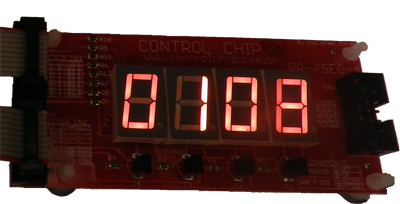

Módulo PR-7SEG-4 (Display 7 segmentos de 4 Dítiso multiplexado)
4 Flat Cables para a conexão entre a CPU e os módulos.
Cabo de programação USB
Cabo para comunicação RS232
Link para download de todos os softwares necessários (Software Gravação, documentos, compilador etc...)
Editor e Compilador Assembly e C (Jeans File Editor) com o SDCC já integrado.
Programas exemplos para todos os periféricos tanto em linguagem C quanto em Assembly.
Manual do usuário.
Experiências propostas em PDF, totalmente ilustrado com passo a passo para utilização de cada ensaio.
Datasheet do Microcontrolador (AT89S52 )
Manual (Obs: Esse combo não possui todos os periféricos)
Algumas Experiências propostas
(Adquirido separadamente )
Fonte Alimentação (9Vdc). Se já possui uma fonte, não precisa adquiri-la (Clike aqui p/ ver o produto)
Periférico para utilização de conversor AD (Clike aqui p/ ver o produto)
Todos os itens do Kit (Fonte, cabo, Placa Microcontrolada e todos os periféricos) são devidamente testados.
O produto possui garantia de 6 meses contra defeitos de fabricação.
