Aplicação deste projeto Eletrônico

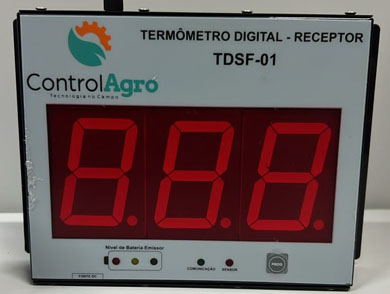

O sensor de temperatura em si ou módulo Emissor deve ser fixado no tambor giratório de secagem dos grãos que fica em constante movimento, já o módulo receptor (esta foto) deve ser instalado em um um local fixo para visualização, configuração e operação e por esse motivo é imposto ao projeto uma comunicação sem fio que foi feito via Rádio frequencia a 433Mhz em um protocolo dedicado.
O módulo receptor coleta outros dados como nível de bateria e status de funcionamento.

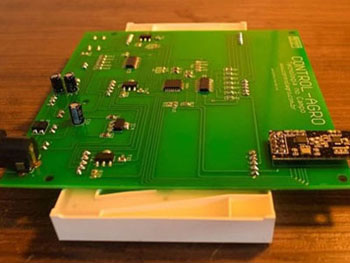

Placa eletrônica do Controlador
Na imagem vemos a placa eletrônica projetada em sua maioria com componentes SMD visando agilidade no processo de montagem de placas eletrônicas e alguns componentes PTH.Recursos da placa eletrônica Controladora de Temperatura.
- Alarmes de temperatura Alta/Baixa
- Histórico de Alarmes.
- Monitoramento de bateria do sensor de temperatura.
- Acionamento de sirene para situações de alarmes.
Características de hardware.

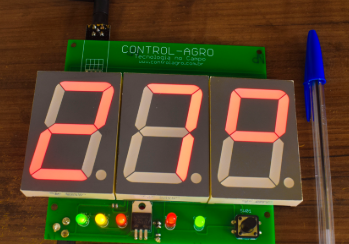

- Multiplexação de 3 Digitos em display 7 segmentos
- Processamento em um STM32 CORTEX M0 operando à 36Mhz
- Módulo Radio frequencia para comunicação sem fio
- Indicador de bateria do Emissor baixa
- Indicador de Alimentação ok
- Indicador sonoro e visual de Alarmes
