Projeto Eletrônico Central de Alarme

Este projeto eletrônico consiste em uma central de alarme de incêndio que monitora até 240 slaves na linha. Cada Slave pode ter finalidades distintas como: detecção de fumaça, Botoeira para disparo de alarme, sinaleiros, sirenes dentre outros.
Cada Slave recebe um endereçamento Físico (Dip Switch) ou Lógico para que a placa mãe possa fazer uma varredura ciclica em todos os Slaves, e caso algum Slave esteja indisponivel ou com status ativo um alarme deverá ser acusado pelo projeto eletrônico da Central.
Possui comunicação com todos os Slaves em apenas 1 fio, o que torna a instalação predial muito mais simples e barata.

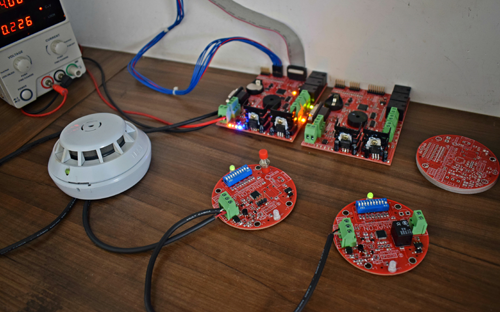

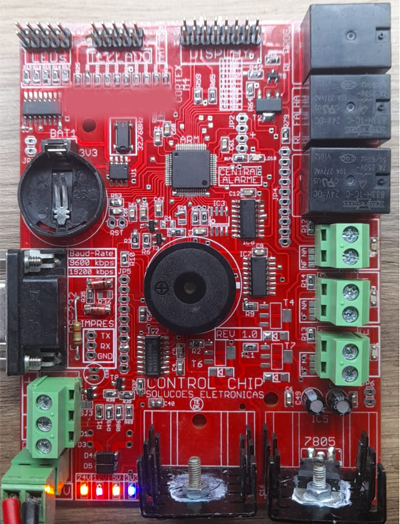

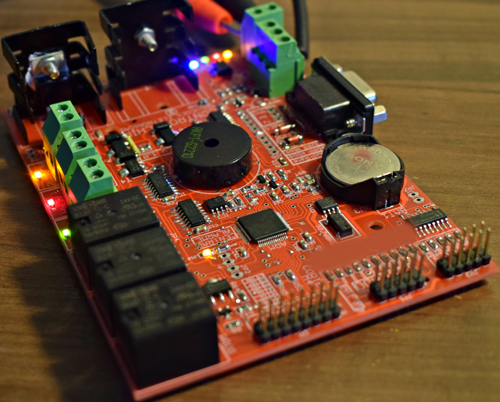

A topologia de uma instalação de central de alarme de incêncio envolve inúmeras placas eletrônicas porem em toda a topologia temos apenas uma placa mãe e portanto é a placa principal do sistema eletrônico como um todo. Esta placa possui inumeras atribuições tanto relacionado a configurações como execuções porem podemos dizer que esta placa eletrônica tem como principais funções:

• Busca do Status de cada Slave em tempo viável (ate 240 Endereços)
• Geração de todo o historico de alarme quando status do Slave Ativo
• Acionamento de Slave quando lógica implementada determinar
• Execução de até 7 níveis de Lógica básica entre os Slaves.
• Comunicação com Software para configuração de Topologia.

• Processamento em um ARM CORTEX M4 operando à de 120Mhz
• Interface RS232 para comunicação com Software de configuração
• Relógio de Tempo Real (RTC)
• Saídas a Rele para acionamentos externos
• Saída para display LCD
• Leitura de Teclado Matricial
• Interface de comunicação One-Wire

Um projeto eletrônico de uma central de alarme tem como principal objetivo detectar fogo e sinalizar e isso é feito justamente pelos Slaves que estão espalhados pelo prédio e posicionados de forma estratégica na topologia que foi desenhada para aquele estabelecimento.

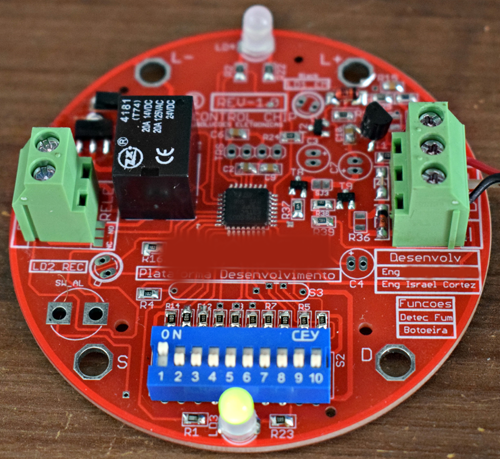

Na imagem vemos a placa eletrônica de um detector de fumaça porem desenvolvemos diversas placas eletrônicas para Slaves com finalidade diferentes como:

• Sinaleiros visuais
• Sinaleiros Sonoros/Sirenes
• Botoeiras (para aviso humano de fogo)
• Monitoramento de portas e Janelas

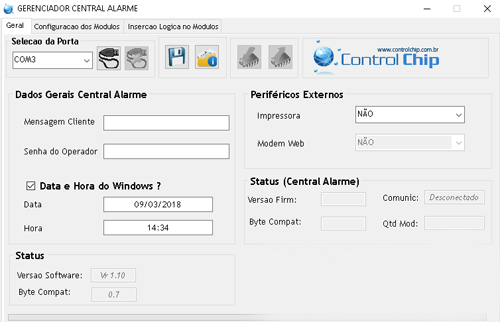

O Software desenvolvido possui integração completa para configuração, operação, aquisição de dados e personalização da central para cada cliente.

• configuração individual de cada modulo
• Manipulação de endereçamento lógico
• Incorporação de Lógica entre os módulo
• exportação de relatorios e históricos da central
• Configuração de periféricos externos.
